橋梁加固之磚、石拱橋加固方法
發布日期:2020-04-09 13:59:44 瀏覽量:2939一、維修措施
磚石拱橋在我國數量較多, 且大多修建年代較早, 有的損毀相當嚴重, 故在此將加固技術和維修技術一并介紹。
圬工拱橋的修復宜采用與原橋相同的建橋材料, 青磚、料石、素混凝土、混凝土預制塊等不宜摻雜使用。修復拱圈的合攏溫度以10~ 20℃ 為宜。
車輛通行時若橋梁出現較大振動而其他情況較好時可考慮增大橋梁剛度。
當采用加載、減載加固措施時,必須考慮對鄰孔的影響及墩、臺的偏心作用。
若圬工拱橋因拱圈變形、受力不均、基礎不均勻沉陷、墩臺變位致使跨徑變化,或施工不當使拱圈產生裂縫、變位、碎裂等病害,可采用以下的維修加固措施。
拱圈內腹及兩側出現大面積的嚴重風化剝落、灰縫脫落時,可先清除剝蝕面,在灰縫內嵌入水泥砂漿或環氧砂漿,再噴涂l~3cm 厚的M10 以上水泥砂漿。噴漿可分2~3 次進行,每隔1~2 日噴一層,并可加布一層鋼絲網,以增強噴涂層強度。
若拱頂附近出現一道貫穿拱寬的裂縫, 且裂縫兩側有明顯的高差, 則應處理墩臺中的下沉問題。同時可在縫內先壓注水泥砂漿或其他化學漿液, 再用水泥砂漿勾縫作為臨時處理措施。對于裂縫繼續發展的情況, 可暫在拱腹內澆筑一層較厚的錨桿鋼絲網水泥混凝土內襯。同時應查明裂縫產生的原因, 采取相應的加固措施。
若拱頂區段出現l~2 道貫穿拱寬的裂縫, 縫的兩側無明顯的高差, 但拱頂有較小的下沉, 則可視為墩臺滑移或轉動問題進行處理??捎铆h(huán)氧樹脂處理裂縫, 在拱腳處加設順橋向預應力拉桿, 減輕橋孔上的靜載, 或?qū)丶又剜徔椎撵o載。
若拱頂上凸且拱腹出現貫穿全拱寬的較細小裂紋和壓碎裂紋, 可認為是墩臺滑移和臺后土壓力過大, 此時需減輕臺后土壓力, 增加橋孔上的凈重及用鋼筋混凝土加厚拱頂和拱腳斷面, 使拱圈基本歸位后再用環氧樹脂處理裂紋, 并加以勾縫。
若墩臺及基礎情況基本正常, 僅拱圈出現不同程度的碎裂、邊角斷裂、脫落等現象,可認為是施工質量欠佳或超載所致, 宜更換填料為輕質材料, 增強橋面鋪裝的縱橫向剛度以減輕或分攤負荷, 并及時修復破損的拱圈。
若拱圈出現順橋方向的裂縫, 墩、臺帽或帽梁亦斷裂, 可認為是因墩臺基礎上下游沉降不均所致, 應以處理基礎為主。先將裂縫處理并配合在帽梁、墩臺兩側加設橫橋向的體外預應力鋼筋, 張拉后用砂漿加以覆蓋。也可在拱圈的跨中及l(fā)/ 4 處加設三道( 或多道,視具體情況而定) 鋼板箍或鋼拉桿。因施工質量不良造成的順橋方向裂縫, 可采用環氧樹脂等化學漿液進行修補, 或?qū)κ┕げ涣嫉牟课贿M行可能的改造。順橋方向拱圈的各環之間開裂時, 可在拱腹內鉆孔壓入環氧樹脂等化學粘結劑或裂縫灌漿劑。
若干砌拱圈的個別拱圈石壓碎或小區段外凸, 可將變異部分挖出, 清除修補面上的附著雜屑并沖洗干凈后壓入不低于C30 的混凝土。四分點區段有輕微外凸拉直時, 可在該區段內鉆出幾個梅花形孔洞,壓入1:2 的水泥砂漿充填拱背,拱腹進行局部勾縫。當拱頂段出現下沉時, 除鉆孔壓漿充填拱背外, 在拱腹一定長度內還可鋪掛一層鋼絲網并噴涂2~5cm厚的水泥砂漿。
若側墻產生水平方向的分離, 則應開挖拱腔, 將填料改為輕質填料或半剛性材料以及加厚側墻斷面。如在垂直方向產生位移, 則可能是拱圈發生了較大變形, 或跨徑增大, 在做好相應處理措施后對側墻裂縫進行灌漿勾縫。
若圬工肋拱因橫向剛度不足,肋間結構產生斷裂或兩肋分離,除對裂縫給予粘貼鋼板、勾縫補強維修外, 還可在肋的四分點至拱頂區段增設預應力鋼筋或鋼筋混凝土橫系梁, 以加強兩肋間的橫向剛度。肋腳與墩臺帽接觸的頂面、兩側產生輕微裂縫時, 可用環氧砂漿灌漿勾縫; 嚴重的或有繼續發展趨勢的, 可用粗鋼筋、型鋼錨入墩臺帽內, 將鋼筋或型鋼以環氧粘結劑粘附于拱肋腳頂面、側面,外用環氧混凝土覆蓋,并在拱腳段加強橫向聯結。
若墩、臺帽面層出現被肋腳壓碎現象,可將肋腳兩側橫向錨入粗鋼筋,并澆筑梯形混凝土擴大肋腳斷面。若肋間的墩臺出現豎直裂縫,可在裂縫處粘貼鋼筋,其長度應為肋間距加三倍肋寬,外用環氧混凝土覆蓋,并加強肋腳處橫系梁剛度。若肋間的橫向承重結構如拱波、微彎板等跨中出現斷裂,可在用環氧砂漿嵌縫后,在拱波( 板)的頂面加鋪鋼筋混凝土板,同時減輕回填料的容重以符合原設計的要求。若腹拱的拱圈石、灰縫出現間斷裂縫, 或個別拱圈石有下墜趨勢時, 可用水泥砂漿嵌人裂縫并勾縫, 在將墜落的拱圈石兩側以環氧砂漿嵌入勾縫。若已設有伸縮縫, 則可通過切鋸排除其中阻塞物體。若因墩臺下沉變位而引發拱圈破壞, 則應重點考慮加固墩臺。
干砌或砌體結合差、裂縫較大的拱圈, 可采用水泥砂漿填補縫隙來提高砌體強度, 對于砌體損壞嚴重、拱軸嚴重變形的拱圈必須通過一定的加固措施來提高承載力。
二、加固方法
除前述的維修加固措施外, 磚、石拱橋還有一些以下常用的橋梁加固方法:
(1)原拱圈下襯拱圈加固法。
當拱橋跨徑不大,且在橋下凈空容許,或根據水文資料,橋下泄水面積容許縮小時, 可在原有拱圈下類似隧道襯砌的方式增設拱圈, 即緊貼原拱圈下側, 植入錨筋, 懸掛鋼筋網, 噴射混凝土或模筑混凝土, 形成新拱圈, 圖8-1-1。對于石拱橋可局部取石成槽, 以提高新老拱圈的共同工作性能。

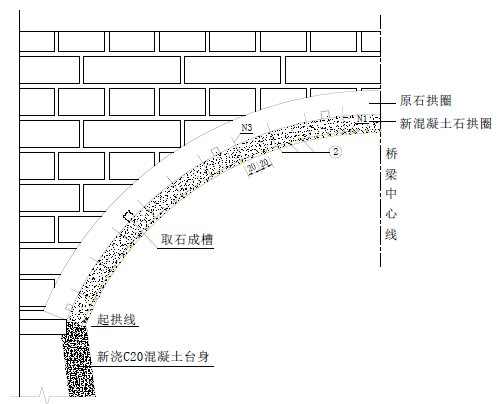

圖8-1-1 下襯拱圈加固法示意圖
( 2) 原拱圈上增設鋼筋混凝土拱圈加固。
挖開原拱頂填土層直到拱背,洗凈修補完善,鑿毛,加筑新拱圈。加厚拱圈時,應考慮墩臺受力是否安全。多孔石拱橋全部加設新拱圈時,拆除拱上填料必須對稱同時進行。
( 3)雙銀錠腰鐵加固。
用雙銀錠腰鐵鉗入、卡牢相鄰拱石的加強拉結法在我國古代橋梁建造中最早使用。該方法是利用對石砌拱橋采用鎖牢整體拱圈的辦法, 使相鄰拱石得到加強。
( 4) 鋼板箍或鋼拉桿加固。
石拱橋亦可在拱圈的跨中和1/ 4 處加設三道( 或多道,視具體情況而定)鋼板箍( 鋼板厚可取用6~ 8mm)或鋼拉桿,用螺栓在拱底及拱側鉆孔錨固, 并注意將錨固點設在拱圈厚度的l/ 3 處。錨固孔用膨脹水泥砂漿填塞密實。
