隨著預應力技術的不斷發展以及卡本對該技術在加固行業的不斷推動，預應力碳板加固建筑結構也由最開始僅適用于加固橋梁結構，開始在工民建領域展露頭角。繼卡本順利完成某廠房30米跨度預應力雙t板的加固之后，卡本預應力碳板技術現已拓寬到商業廣場加固工程之中。

本文將結合本文主要結合天津某廣場汽車坡道預應力碳板加固工程的實例，根據設計圖紙以及實際病害發展，分析了汽車坡道產生裂縫和過大撓度的原因，并針對病害提出可行的加固方案。為工民建領域的加固方法注入了新鮮血液。

一、項目簡介

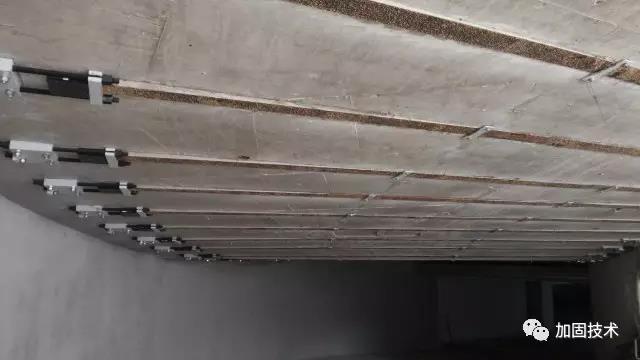

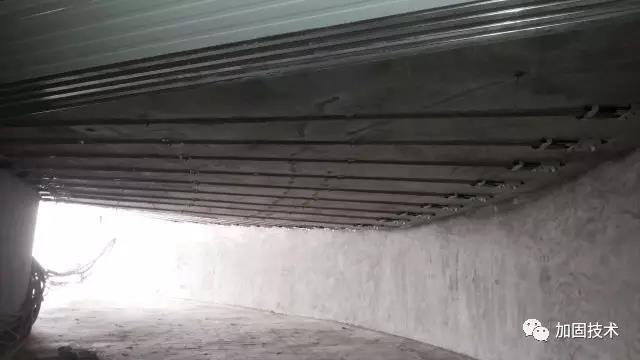

項目名稱：天津某廣場汽車坡道預應力碳板加固工程

預應力碳板規格：1.2mm厚100mm寬，張拉應力為1000MPa，12噸

工程規模：18根6m

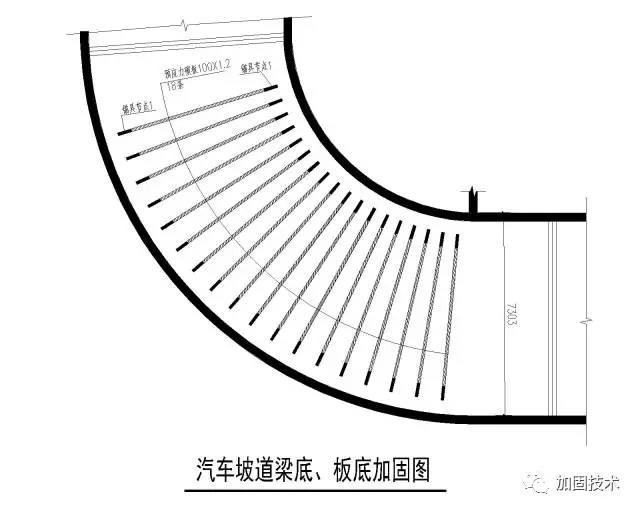

該汽車坡道凈寬7.30m，沿汽車坡道總共粘貼跨度為6.00m的預應力碳板，共計18條。預應力碳纖維板規格：板底部粘預應力碳纖維條形板(高強度1級)選用1.2mm,抗拉強度標準值≥2400MPa,結構膠選用A級膠。

二、主要病害

1）地下室的出口位置，因為上面覆土太多，荷載過大，引起樓板變形較大。

2）樓板和梁構件均出現裂縫。

三、加固方案

A  設計依據

《建筑結構荷載規范》(GB-50009-2012)

《混凝土結構設計規范》(GB-50010-2010)

《建筑抗震設計規范》(GB-50011-2010)

《混凝土結構加固設計規范》(GB-50367-2013)

B  裂縫修補

1）對原混凝土板構件的裂縫進行注膠、封縫處理。注膠采用卡本改性環氧樹脂類修補材料。

C  框架梁采用粘貼碳纖維布加固

1）對坡道底部的框架梁采用碳纖維布進行加固

D  汽車坡道采用外粘預應力碳纖維板加固

1）原構件混凝土應鑿除至混凝土基層，對混凝土缺陷部位應鑿除至堅實基層，鋼筋腐蝕應進行除銹處理。

2）所有穿原構件孔洞均用機械鉆孔，應避免損傷原有鋼筋。

3）加固后所有外露鋼板表面掛Φ3鋼絲網片,抹聚合物砂漿保護層，其保護層厚度不小于30mm。

四、施工工藝

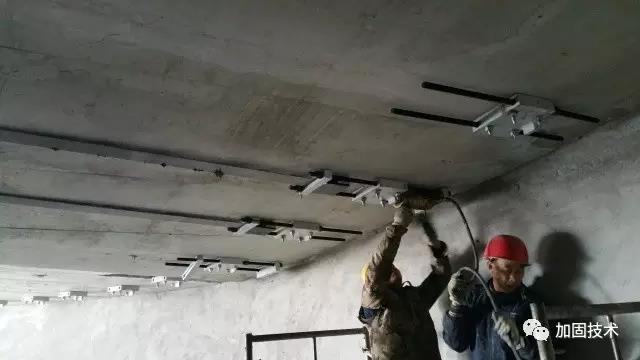

①　預應力碳板錨具位置放線打孔。、

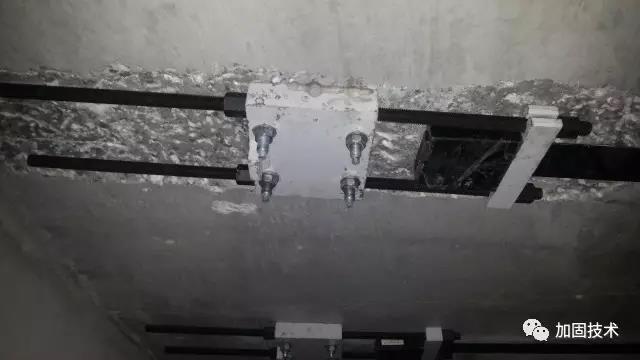

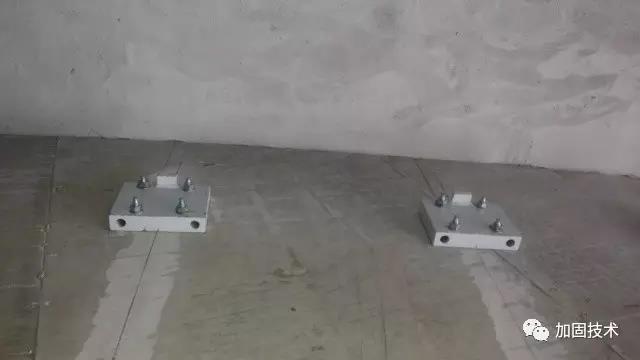

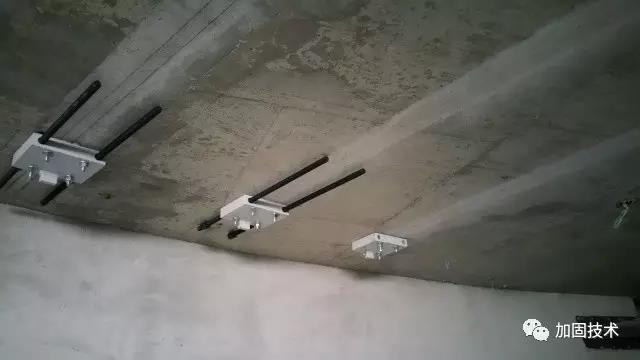

②　預應力碳板錨具安裝。

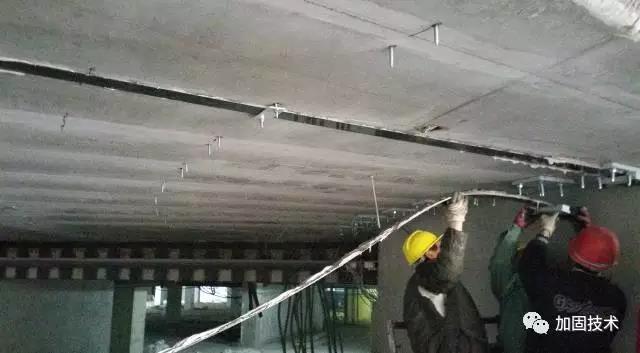

③　預應力碳纖維板安裝。

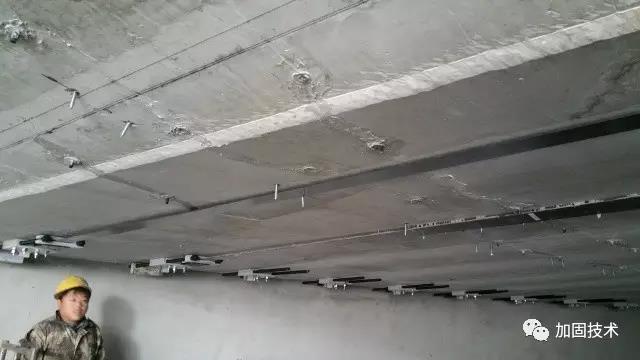

④　配膠、涂抹結構膠。

⑤　預應力張拉。

五、結語

預應力碳纖維板加固系統是規范中規定的，可以在不卸載的情況下進行有效加固的少數加固方法。同時，所用的碳纖維材料具備輕質、高強、耐老化的特點，加固后幾乎不增加自重和體積，是非常理想的梁板加固解決方案。

此項目首次將預應力碳板技術成功用在超重板加固。在板體撓度和裂縫較大的工況下，預應力碳纖維板在工民建（商業廣場）的成功應用，標志著國內預應力碳纖維板施工技術越來越成熟?？ū咀鳛閲腋咝录夹g(shù)企業，其預應力碳板項目也是天津市新材料科技重大專項課題項目。未來，預應力碳板用于公民建加固大跨度、大尺寸的梁或大跨度板（超重板）的案例將會一一分享。
