粘貼鋼板法是用環氧樹脂系列粘結劑將鋼板粘貼在鋼筋混凝土結構物的受拉緣或薄弱部位， 使之與原結構物形成整體共同受力， 以提高其抗彎、抗剪能力及剛度， 改善原結構的鋼筋及混凝土的應力狀態， 限制裂縫的進一步發展， 從而提高橋梁的承載能力與耐久性的加固方法。

一、粘貼鋼板法適用范圍

通過在受拉區粘貼鋼板， 可提高主梁的抗彎能力。該加固方法施工相對簡便， 不減少橋下凈空， 可在不影響或少影響正常交通情況下進行梁底粘貼縱向鋼板（ 或鋼筋） 加固，加固示例見圖7-3-1。

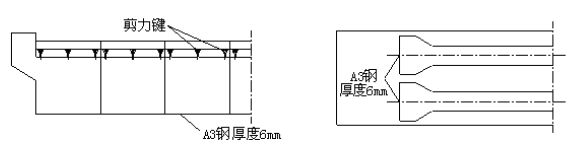

圖7-3-1 在梁底粘貼縱向鋼板加固

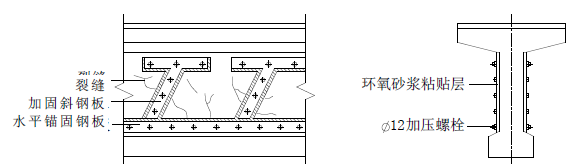

在箱梁、T 梁(或工字梁)梁腹粘結斜向鋼板可使鋼板與混凝土整體受力，提高主梁的整體剛度與抗剪強度。為防止梁體內原有鋼筋或預應力鋼索的銹蝕，粘貼鋼板前應先在裂縫處灌入環氧樹脂漿液，先封閉裂縫后再貼鋼板， 加固示例見圖7-3-2。

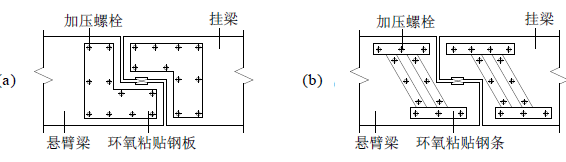

在懸臂梁牛腿處或掛梁端部粘貼鋼板可增強構件的抗剪強度（ 支座、牛腿處出現裂縫時），鋼板通常為塊狀(圖7-3-3a)或帶狀(7-3-3b )。帶狀鋼板設置方向一般與主拉應力方向平行（ 即與剪切裂縫方向垂直）， 跨縫布置上下端設水平錨固板， 以提高端部的錨固強度，鋼板厚度一般為10～ 15mm。

二、粘貼鋼板法構造及施工要點

粘結鋼板厚度主要根據結合面混凝土強度、錨固區長度及施工操作要求而定， 鋼板愈厚所需錨固長度就愈長； 反之， 鋼板愈薄， 相對用膠量就愈大， 不經濟。根據經驗， 粘鋼鋼板厚度以2～ 8mm 為宜， 一般取6mm。
為了延緩膠層老化， 防止鋼板銹蝕， 鋼板及其鄰接的混凝土表面， 應進行密封防水防腐處理。

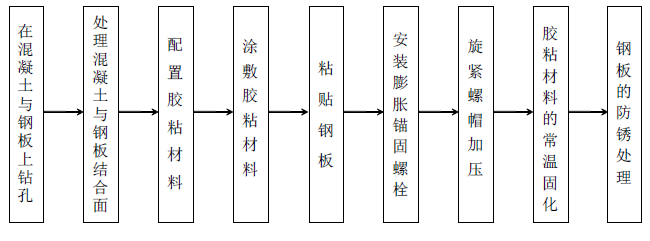

粘貼鋼板加固法施工要點具體要求如下， 施工流程見圖7-3-4。

1.表面處理
表面處理包括加固構件結合面處理和鋼板貼合面處理， 是粘鋼加固施工過程最關鍵的工序， 應認真進行。對于混凝土構件結合面應根據構件表面的新舊程度、堅實程度、干濕程度， 分別按以下四種情況處理：
（ 1）對很舊很臟的混凝土構件的粘合面，應先用硬毛刷沾高效洗滌劑，刷除表面油垢污物后用冷水沖洗， 再對粘合面進行打磨、除去2～ 3mm 厚表層， 直至完全露出新面和平整，并用無油壓縮空氣吹除粉粒。處理后，若表面嚴重凹凸不平，可用環氧樹脂砂漿修補。
（ 2）如果混凝土表面不是很臟很舊，則可直接對粘合面進行打磨，去掉1～ 2 mm 厚表層， 使之平整， 用壓縮空氣除去粉塵， 再用脫脂棉花沾丙酮擦試表面即可。
（ 3）對于新混凝土粘合面，先用角磨機將粘合面磨平，再用鋼絲刷將表面松散浮渣刷去， 用棉花沾丙酮擦試表面。
（ 4） 對于齡期在3 個月以?xún)?nèi)，或濕度較大的混凝土構件，粘鋼前尚須進行人工干燥處理。
對于鋼板粘合面， 應根據鋼板銹蝕程度， 分別按以下兩種方法處理：
（ 1） 如鋼板未生銹或輕微銹蝕， 可用噴砂、砂布或平砂輪打磨， 直至出現金屬光澤。
打磨粗糙度越大越好， 打磨紋路盡量與鋼板受力方向垂直。然后用脫脂棉花沾丙酮擦拭干凈。
（ 2） 如鋼板銹蝕嚴重， 須先用適度鹽酸浸泡20min， 使銹層脫落， 再用石灰水沖洗，中和酸離子、最后用平砂輪打磨出紋道， 再用丙酮擦試干凈。
2.配膠
目前結構加固用膠粘劑中最常用的是環氧類膠粘劑。環氧類膠粘劑為甲、乙兩組分，使用前應進行現場質量檢驗， 合格后方能使用。使用時將甲、乙兩種組分按說明書說明規定混合在一起，用轉速為100～ 300r/min 的軸式攪拌器攪拌，至色澤均勻?yàn)橹?。容器?nèi)不得有油污， 攪拌時應避免水進入容器， 并按同一方向進行攪拌， 以免帶入空氣形成氣泡， 降低粘結性能。
3.粘貼
膠粘劑配制好后， 用抹刀同時涂抹在已處理好的混凝土表面和鋼板上， 厚度1～ 3mm，中間厚邊緣薄。然后將鋼板貼于預定位置， 若是立面粘貼， 為防止流淌， 可加一層脫蠟玻璃絲布。粘好鋼板后， 用手錘沿粘貼面輕輕敲擊鋼板， 如無空洞聲， 表示已粘貼密實， 否則應剝下鋼板補膠， 重新粘貼。
4.固定與加壓鋼板粘貼好后立即用特制U 型夾具夾緊或用木桿頂撐， 壓力保持為0.05～ 0.1MPa， 以
使膠液剛從鋼板邊縫擠出為度。若用膨脹螺栓固定，膨脹螺栓一般是鋼板的永久附加錨固，其埋設孔洞應與鋼板一道于涂膠前鉆成。
5.固化
環氧類膠粘結劑在常溫下固化， 保持在20℃ 以上， 24h 即可拆除夾具或支撐， 若低于15℃ ， 應采用人工加溫， 一般用紅外線燈加熱。固化期間不得對鋼板有任何擾動。
6.檢驗
撤除臨時固定設備后， 應用小錘輕輕敲擊粘結鋼板， 從音響判斷粘接效果或用超聲波法探測粘貼密實度。如錨固區粘結面積少于90%， 非錨固區粘結面積少于70%， 則此粘結件無效， 應剝下重新粘結。
7.防腐處理
鋼板粘貼后， 應按設計要求進行防腐處理?？稍阡摪灞砻婕八闹芊鬯12.5 水泥砂漿保護， 如鋼板面積較大， 為了有利于砂漿粘貼， 可粘一層鉛絲網或點粘一層豆石。并在抹灰時涂刷一道混凝土界面劑。水泥砂漿的厚度， 對于梁不應小于20mm， 對于板不應小于15mm。

三、材料要求

粘貼鋼板加固法對材料要求較高。加固所用粘結劑， 必須粘結強度高、耐久性好、具有一定彈性。膠粘劑的質量對強度影響極大， 應認真選擇， 由于原材料質量、工藝操作變化， 不同廠家管理不同， 可能生產出來的結構膠質量有較大波動， 若質量不佳， 粘鋼加固梁受力時， 容易出現鋼板撕脫而破壞。故現場使用的結構膠應經常檢驗， 其強度指標應不低于砼強度， 但檢驗結構膠的方法尚無統一標準， 只能參照已有經驗進行。
加固所用鋼板，一般以Q235 鋼或Q345 鋼為宜。鋼板、連接螺栓及焊縫的強度設計值，應按現行國家標準《鋼結構設計規范》（ GB50017－ 2003） 規定采用。粘貼鋼板加固基層的混凝土強度等級不應低于C20。

四、施工要求

粘貼鋼板加固法的施工要求比較嚴格。嚴格控制施工溫度,以15℃～28℃為宜,溫度偏低時,應采用一定加溫措施。嚴格控制膠結材料的配合比， 必要時輔以稀釋劑、增塑劑、固化劑等外加劑。需粘結鋼板處的混凝土表面應清鑿平順（ 使混凝土粗骨料出露為宜）。
用于粘貼的鋼板可用鋼絲刷或噴砂徹底除銹， 并使表面有一定粗糙度。粘貼時應保證環氧砂漿飽滿。一般在混凝土表面及鋼板表面分別涂刷一層均勻的環氧砂漿薄層， 合計層厚約2mm， 然后加壓使之密貼并使之固定（ 粘結劑固化前應有措施使鋼板固定并夾緊）。粘貼前應在混凝土上鉆孔并安裝錨固螺栓（ 兼作固定件和壓緊件），要求埋設牢固，具有可靠的抗拔力， 以保持粘貼鋼板時有效地加壓， 同時還可幫助鋼板克服剪切變形， 有利于粘貼的耐久性， 應對鋼板外表面進行防銹處理和被加固部位構件的外觀處理。粘結劑應密封保存、遠離火源并避免陽光直接照射。施工人員應穿工作服， 戴防護口罩和手套， 施工現場應保護良好的通風。
