一、植筋加固基本定義

"植筋加固"技術是一項針對混凝土結構較簡捷、有效的連接與錨固技術；可植入普通鋼筋，也可植入螺栓式錨筋；現已廣泛應用于建筑物的加固改造工程，如：施工中漏埋鋼筋或鋼筋偏離設計位置的補救，構件加大截面加固的補筋，上部結構擴跨、頂升對梁、柱的接長，房屋加層接柱和高層建筑增設剪力墻的植筋等。它是對工程中沒有預埋鋼筋的一種有效補救措施。

二、技術介紹

想在兩根未預留錨筋的柱子上，澆筑一根新的混凝土梁在以前是不可想象的事，但現在已變成了現實，“植筋”技術可以完成這一任務?！爸步睢奔夹g(shù)是一項針對混凝土結構較簡捷、有效的連接與錨固技術；可植入普通鋼筋，也可植入螺栓式錨筋；現已廣泛應用于已有建筑物的加固改造工程，如：施工中漏埋鋼筋或鋼筋偏離設計位置的補救，構件加大截面加固的補筋，上部結構擴跨、頂升對梁、柱的接長，房屋加層接柱和高層建筑增設剪力墻的植筋等。

采用植筋技術對混凝土結構進行加固改造時，原構件的混凝土強度等級應按現場檢測結果確定。當采用HRB335級鋼筋種植時，原構件的混凝土強度等級不得低于C15；當采用HRB400級鋼筋種植時，原構件的混凝土不得低于C20。小注：若需采用HPB235級鋼筋種植時，鋼筋的直徑不得大于12mm，原構件的混凝土強度等級不的低于C20。

主要性能指標

 安裝數據及荷載

說明：

·I 級鋼筋:fy=210N/MM2（設計強度），fyk=235N/MM2(標準強度）

·II 級鋼筋:fy=310N/MM2（設計強度），fyk=335N/MM2(標準強度）

·混凝土強度C30，fuk,cubc,150=30N/MM2,施工溫度：-5℃--40℃

·特征值中未考慮安全因子的影響，有關技術細節請與錦達加固工程技術部聯系

國標GB-50367-2006 混凝土結構加固設計規范中明確規定了植筋加固的相關要求參數。

三、植筋加固工藝流程

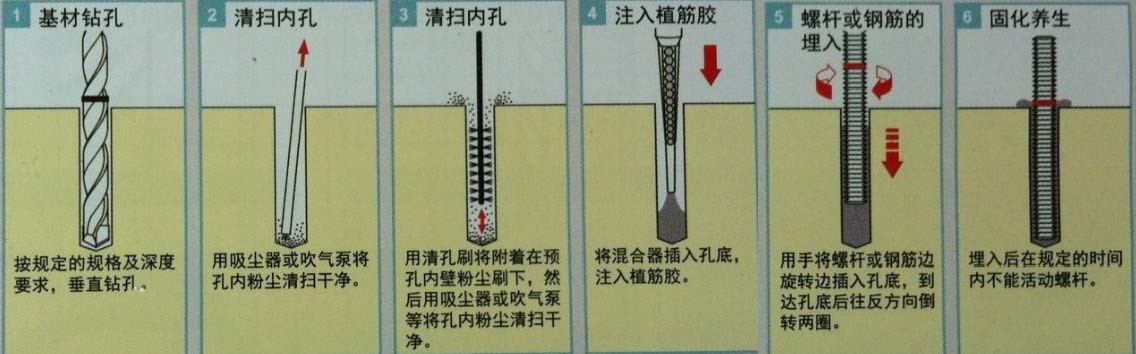

植筋加固工藝流程如下所示：

步驟一：鉆孔

根據設計圖的配筋位置及數量，錯開原結構公斤位置，標注出植筋位置。請有關部門驗線，合格后就可鉆孔。

用沖擊鉆鉆孔，鉆頭直徑應比鋼筋直徑大5mm 左右，鋼筋選用首鋼生產的φ25 鋼筋，鉆頭選用φ30 的合金鋼鉆頭孔深大小15d(375mm),實際鉆深400mm.鉆孔時，鉆頭始終與柱面保持垂直。

步驟二：洗孔

洗孔是植筋中最重要的一個環節，因為孔鉆完后內部會有很多灰粉、灰渣，直接影響植筋的質量，所以一定要把孔內雜物清理干凈。方法是：用喜得利毛刷（這種毛刷不掉毛），套上加長棒，伸至孔底，來回反復抽動，把灰塵、碎渣帶出，再用壓縮空氣，吹出孔內浮塵。吹完后再用脫脂棉沾酒精或丙酮擦洗孔內壁。但不能用水擦洗，因酒精和丙酮易揮發，水不易揮發。用水擦洗后孔內不會很快干燥。鉆孔清洗完后要請設計等有關單位驗收，合格后方可注膠。

步驟三：注膠

植筋膠是雙組分專用成品，取一組強力植筋膠，裝進套筒內，安置到專用手動注射器上，慢慢扣動板機，排出鉑包口處較稀的膠液廢棄不用，然后將螺旋混合嘴伸入孔底，如長度不夠可用塑料管加長，然后扣動板機，板機孔動一次注射器后退一下，這樣能排出孔內空氣。為了使鋼筋植入后孔內膠液飽滿，又不能使膠液外流，孔內注膠達到80%即可。孔內注滿膠后應立即植筋。

步驟四：植筋

在注膠前梁底模板就已支好，便于植筋后鋼筋定位。植筋前要把鋼筋植入部分用鋼絲刷反復刷，清除銹污，再用酒精或丙酮清洗。鉆孔內注完膠后，把經除銹處理過的鋼筋立即放入孔口，然后慢慢單向旋入，不可中途逆向反轉，直至鋼筋伸入孔底。

步驟五：固化

鋼筋植入后，在梁底模板上定位，在強力植筋膠完全固化前不能振動鋼筋。強力植筋膠在常溫下就可完成固化，50h 后便可進行下道工序施工。

步驟六：檢驗

在植筋施工前，要對所用鋼筋及植筋膠進行現場拉拔試驗，以確定鋼筋及植筋膠是否符合設計要求。

方法是：制作與要植筋部位混凝土構件相同強度等級的混凝土試件，按植筋步驟，植入3 組鋼筋，待植筋膠完全固化后，進行拉拔實驗。實驗用專用的鋼筋測力計當加力達到Ⅱ級鋼筋屈服強度（450N/mm2）時，出現頸縮現象，繼而拉斷。

測試時測力計施加于卡具的力應符合FC≥FYK（FC：測力計施加的力，N/mm2；FYK：鋼筋的屈服強度，N/mm2）

試驗證明：植筋用的植筋膠強度大于鋼筋的屈服強度，植筋的破壞是鋼筋的屈服破壞，不是膠的粘結破壞，這表明鋼筋和植筋膠都是合格的。

植筋后進行非破損性拉拔試驗，用來檢測工作狀態下的植筋質量，檢測的數量是植筋總數的10%。

檢測中，測力計施加的力要小于鋼筋的屈服強度、大于由設計部門提供的植筋設計錨固力值。公式為：

FM＜FC＜FYK（FC：測力計施加的力，N/mm2；FYK：鋼筋的屈服強度，N/mm2；FM：植筋設計錨固力，N/mm2）

檢測實驗合格后就可進行下道工序。

步驟七：綁筋、支模、澆注混凝土

鋼筋在抗拉拔試驗合格后就可按施工圖開始綁筋、支模、澆注混凝土。

四、注意事項：

1、植筋后，一般不允許在所植鋼筋上焊接，如確實需要焊接時，焊點距離基材混凝土表面應大于15d，且應采用冰水浸漬的毛巾包裹植筋外露部分的根部。

2、承臺圍堰必須牢固，確保在植筋期間不能有水流入承臺范圍，承臺要保持干燥。如果不能保障承臺干燥，那此方案不可行。

3、注意天氣變化，植筋施工開始前要查看天氣預備，要確保在植筋施工期間天氣狀況良好，不要在陰雨天氣施工。針對本工程在廠房內部施工，故無需考慮天氣因素的影響。

4、鋼筋必須按要求除銹，鋼筋表明不能有油漬等雜物。

5、植筋所用的錨固膠必須是合格產品，各項性能指標要符合規范要求。

6、為了保證植筋質量，必須避免第四條中提到的影響植筋質量缺陷的各個因素發生我們要從工、

料、機、工藝、環境以及方法等幾個方面綜合考慮，要做到萬無一失。

7、植筋施工用電要按照項目的用電規程操作，避免違章。

8、植筋所用的設備及機具必須按找該設備或機具的操作規程操作，不允許違章操作。

9、植筋所用的材料不能到處亂扔污染環境。

五、應用領域

1、建筑物新增梁、樓板、墻體、立柱等。

2、墻體、柱、梁等加固。

3、對橋梁，柱加大斷面植筋，柱加牛腿，水平植筋。

4、墻體加厚拉結植筋。

5、結構加層柱頭拉結鋼筋，梁體接長水平植筋，梁上加柱，垂直植筋，基礎、連續墻植，預制梁修復植筋

6、幕墻埋件。

7、機械設備固定。

8、巖石，磚砌體等錨固。

六、植筋膠

1. 產品簡介

JD-31 高強建筑植筋膠系雙組分高強復合樹脂結構膠，具有錨固力強、固化速度快，施工簡便、材料成本低等特點。

2. 產品特點

·固化速度快，調和后在室溫下快速固化·對建筑物結構承載快、錨固力強·耐熱性能好、常溫下無蠕變

.抗老化、耐介質（酸、堿、水）性能好

·抗焊性、阻燃性

·密封性、防潮性、抗震性好

·工藝性能好可在-10℃～+40℃的環境下施工

3. 適用范圍

·各種建筑結構中鋼筋、螺桿埋植

·建筑結構加固、補強

·建筑結構框架、剪力墻植筋

·各種設備基礎的固定

·鐵路、公路、橋梁、水利改擴建工程加固

·廣告牌、隧道管線、高架道路隔音板和護欄固定

4. 固化時間

ZY-31 型固化時間

5. 配膠比例

膠和固化劑配膠比例：20：1

6. 包裝規格

·本品采用塑料桶包裝，膠和固化劑統一在一個桶內包裝

·分15kg /組、和5kg/組兩種包裝規格

7. 注意事項

·充分攪拌、徹底清潔鉆孔，未固化前嚴禁觸動桿體

·施工時須佩戴手套、口罩、護目鏡、安全帽等防護用品

·若不慎弄到皮膚或衣物上，可清洗并用大量清水沖洗，若不慎食用或濺入眼睛，應立即就醫

8.運輸、儲存

·本品屬非危險品，按一般化學建材運輸

·運輸途中不得曝曬、雨淋、倒置或損壞包裝

·本品應避光儲存在陰涼（5-25°C）、干燥的庫房內，儲存期6 個月。
