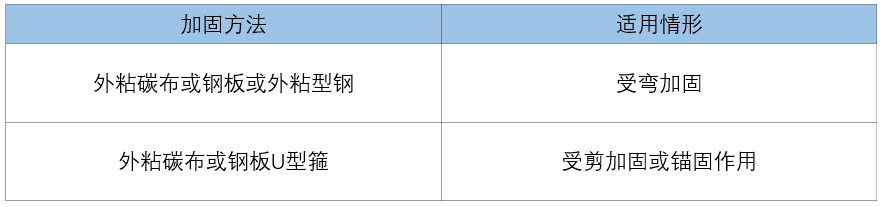

砼梁加固方法方法適用情形

砼梁加固具體加固方法

1外粘碳布加固法

構造要求

a、構件混凝土強度等級不應低于C15；
b、正截面受彎承載力提高幅度不應超過40%；
c、纖維復合材料加固量：預成型板不宜超過2層；纖維布不宜超過4層。

經驗之談

a、粘貼延伸長度的問題。對于梁底受彎加固，碳布粘貼延伸長度不滿足時，可采用附加錨固形式，如端部加強U型箍；對于梁支座受彎加固，當粘貼延伸長度不滿足時，可采用鋼板條+射釘?shù)男问竭M(jìn)行端部錨固。粘貼延伸長度的確定，可參見《混凝土結構加固設計規范》GB50367-2013第10.2.5條。

b、粘碳布和粘鋼板相遇問題。梁支座受彎加固，如處理另外一個方向采用粘鋼板加固時，應碳布在下鋼板在上。

c、防火問題。由于粘貼碳布加固，其材料包括粘結劑和碳布兩種材料，其中粘結劑的使用環境溫度不得高于60℃，故對于高溫環境的混凝土結構采用該方法進行加固時，應采取相應的防護措施。目前國家無相關規范要求，通常做法為采用水泥砂漿抹面。

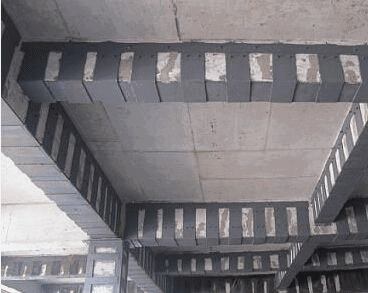

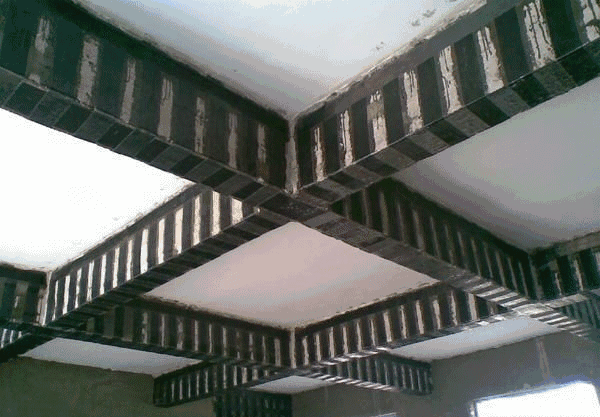

2外粘碳布U型箍

構造要求

a、構件混凝土強度等級不應低于C15；
b、錨固U型箍寬度：端箍應≥梁底碳布寬度的2/3，且應≥200mm；中間箍應≥梁底碳布寬度的1/2，且應≥100mm。
c、抗剪加固U型箍： U型箍上端應設置縱向壓條錨固，當梁高h(yuǎn)≥600mm時，應在梁腰部增設一道縱向腰壓條。

3外粘鋼板加固法

構造要求

a、構件混凝土強度等級不應低于C15；
b、正截面受彎承載力提高幅度不應超過40%；
c、粘貼鋼板厚度要求：人工涂膠≤5mm；壓力注膠≤10mm；
d、粘貼鋼板加固量：受拉區≤3層；受壓區≤2層；且鋼板總厚度≤10mm。

經驗之談

同混凝土梁受彎加固外粘碳布。

4外粘鋼板U型箍

構造要求

a、構件混凝土強度等級不應低于C15；
b、錨固U型箍：端箍應≥梁底鋼板寬度的2/3，且應≥80mm；中間箍應≥梁底鋼板寬度的1/2，且應≥40mm；U型箍厚度應≥梁底鋼板厚度的1/2，且應≥4mm；
c、抗剪加固U型箍： U型箍上端應設置縱向壓條錨固，當梁高h(yuǎn)≥600mm時，應在梁腰部增設一道縱向腰壓條。

5外粘型鋼

構造要求

a、角鋼厚度應≥5mm，角鋼邊應≥50mm；
b、綴板截面 應≥40mmx4mm，其間距用≥20r（r為單根角鋼截面的最小回轉半徑），且應≤500mm。

經驗之談

a、加固方案選擇問題。由于該加固方法需將所有扁鋼箍穿過原樓板，該做法對原樓板損傷太大，故一般不建議采用該加固方法。如確實需要采用該方法，可采用鋼筋代替扁鋼箍，減少對原樓板的破壞。

b、防火問題同混凝土柱采用外粘型鋼加固，可參見砼柱加固。
