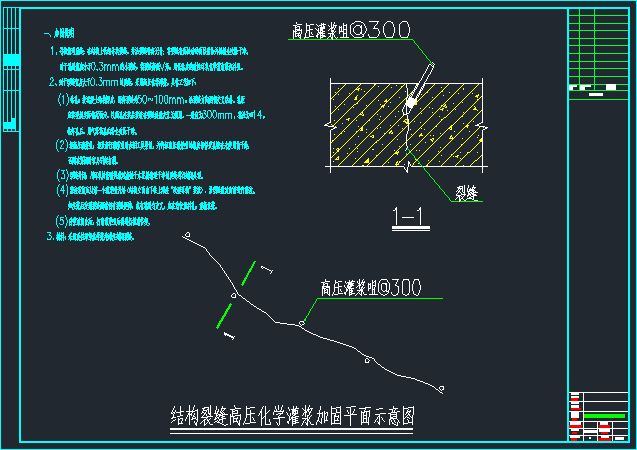

結構裂縫高壓化學灌漿加固平面示意圖

結構裂縫高壓化學灌漿加固說明

1、尋找清理裂縫：在結構上仔細尋找裂縫，并沿裂縫作好記號；將裂縫表面松動的面層鑿除并將粉塵吹除干凈。

對于裂縫寬度小于0.3mm的小裂縫，將裂縫鑿成V形，用低粘度的改性環氧化學漿液灌注補強。

2、對于裂縫寬度大于0.3mm的裂縫，采用高壓化學灌漿，具體工藝如下：

(1)鉆孔：按混凝土結構厚度，距離裂縫約50~100mm，沿裂縫方向兩側交叉鉆斜?？拙鄳?yīng)按現場實際情況而定，以兩孔注漿后漿液在裂縫處能交匯為原則，一般宜為300mm、孔徑為Φ14。鉆好孔后，用氣泵將孔內粉塵吹除干凈。

(2)埋高壓灌漿咀：埋設高壓灌漿咀時應用工具緊固，并保證高壓灌漿咀的橡膠部份及孔壁在未使用前干燥，否則在緊固時容易引起打滑。

(3)裂縫封閉：用環氧樹脂膠泥或速凝快干水泥將清理干凈的裂縫進行封閉處理。

(4)灌注漿液應從第一個灌漿咀開始（結構立面由下往上灌注“改型環氧”漿液），沿裂縫依次向前進行灌注。

如注漿后發現裂縫兩端仍有裂縫延伸，或有裂縫與交叉，應在該位置補孔，重新注漿。

(5)待漿液固化后，打斷灌漿咀后再進行批蕩修復。

3、材料：采用改性環氧化學漿液灌注封閉裂縫。
