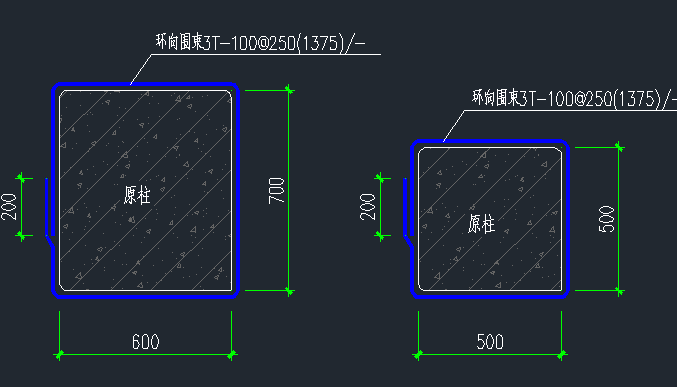

福州加固公司某建筑結構改造加固工程柱加固平面圖
發布日期:2017-03-31 22:00:59 瀏覽量:1871福州加固公司某建筑結構改造加固工程柱加固平面圖說明:
1. 本工程柱采用環向粘貼碳纖維布、環向粘貼鋼板及加大截面加固法。
2. 加固材料:
鋼筋:?-HPB300,?-HRB335,?-HRB400;
混凝土:混凝土強度等級為C35;
鋼材:環向鋼板強度為Q345;
碳纖維布:采用300g碳纖維布。
3、集中標注說明:
環向圍束3T-100@150/300 ,表示粘貼3層300g碳纖維布,寬度100mm,加密區間距為150mm,非加密區間距為300mm,余者類推;
環向圍束1G-150@200/400 ,表示粘貼1層鋼板,寬度150mm,加密區間距為200mm, 非加密區間距為400mm,余者類推;
-100x5,表示粘貼1層鋼板,厚度5mm,寬度100mm,余者類推;
4、本圖加固柱構造詳《國家建筑標準設計圖集11G101-1》及《混凝土結構加固構造06SG311-1》。
5、其他未說明之處詳總說明。
